PMAC203 Đồng hồ mạch nhánh 1 chiều

Ứng dụng

Tags: pilot

Điện áp hệ thống nguồn một chiều

Chức năng

Đo: 1 mạch chính + 42 mạch nhánh
DI: 4 đầu vào trạng thái (dry contact) cho thiết bị đóng cắt chính và công tắc chống sét
DO: 2 đầu ra rơ le để cảnh báo, 1 xung đầu ra
Chức năng cảnh báo trước có thể thiết lập được:

Mạch chính: Cảnh báo điện áp, dòng, tải, trạng thái đóng cắt. Cảnh báo tùy chọn cho điện trở cách điện và nhiệt độ.

Mạch nhánh: Cảnh báo dòng (lo-lo-limit, lo-limit, hi-limit, hi-hi-limit), trạng thái đóng cắt. tùy chọn với điện trở cách điện

Giao tiếp: RS485, hỗ trợ giao thức Modbus-RTU

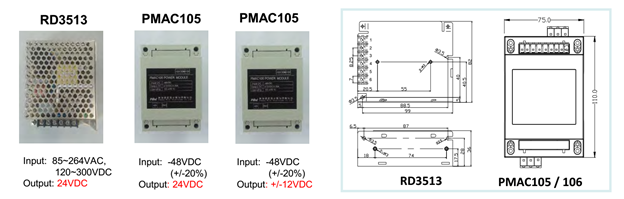

Tùy chọn cảm biến hall đầu vào cho mạch chính: 100A, 200A, 400A, 600A, 800A, 1600A
Tùy chọn cảm biến Hall đầu vào cho mạch nhánh: 50A, 100A, 200A
Cảm biến Hall hiệu chuẩn điểm không
Giám sát trạng thái mạch chính và nhánh tùy chọn

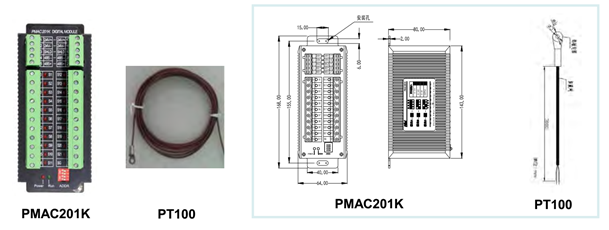

Giám sát cách ly và nhiệt độ
Ghi nhớ lịch sử tiêu thụ kWh: tiêu thụ kWh hàng năm của 10 năm gần nhất, tiêu thụ kWh hàng tháng của 12 tháng gần nhất.

Đo lường

Mạch chính	Độ chính xác	Mạch nhánh	Accuracy
Điện áp --(240VDC, -48VDC)	( 0.2% )	Điện áp --(240VDC, -48VDC)	( 0.2% )
Dòng – I, Max I, Demand I & Imax	( 0.5% )	Dòng – I, Demand I & Imax, Max I	( 0.5% )
Công suất– Active Power, Demand P & Pmax	( 0.5% )	Công suất– Active Power, Demand P & Pmax	( 0.5% )
Năng lượng – kWh	( 1.0% )	Năng lượng – kWh	( 1.0% )
Điện trở cách điện (tùy chọn)	( 0.5% )	Điện trở cách điện (tùy chọn)	( 0.5% )
Nhiệt độ (tùy chọn)	(0~120’C)
