UPS Sử Dụng Biến Áp và UPS Không Sử Dụng Biến Áp

UPS hiện nay vô cùng phổ biến trong các ứng dụng trong đời sống. Nhưng để hiểu thêm về các ứng dụng công nghệ trong cấu tạo của UPS thì EMS hôm nay sẽ gửi tới các bạn các thông tin sâu hơn về UPS. Với các UPS hiện tại thì công nghệ không biến áp đã được đưa sử dụng khá phổ biến vì kích thước nhỏ, khối lượng nhỏ và hiệu suất chuyển đổi cao. Đây là UPS sử dụng công nghệ tiên tiến nhất, cho hiệu suất chuyển đổi cao và giảm thiểu tối đa sóng hài cho điện áp ra của UPS. Tuy vậy UPS sử dụng máy biến áp truyền thống vấn được sử dụng khá rộng rãi. Bài viết này chúng ta sẽ phân tích 2 loại UPS và cách thức chọn lựa UPS cho mỗi ứng dụng.

A.    Cấu hình cơ bản của một bộ lưu điện UPS như sau:

Đầu tiên ta đi ngược về những nguyên lý cơ bản và cấu tạo của UPS.

Điện áp được chuyển đổi qua hệ thống chuyển đổi ( AC-DC-AC), vì vậy điện áp đầu ra sẽ bị giảm xuống so với điện áp đầu vào. Ví dụ như khi ta có điện áp đầu vào là 240Vac 1 pha, sau khi qua bộ chỉnh lưu thì điện áp lớn nhất tại DC là 340 VDC( Điện áp đỉnh). Điện áp DC khi qua bộ Inverter thì chỉ còn 120Vac. Với điện áp này thì các thiết bị không thể hoạt động được. Vì vậy UPS sẽ có thêm một khối chức năng để tăng được điện áp đầu ra.

Các phương pháp để tăng điện áp đầu ra chia UPS ra làm 2 loại có máy biến áp và không có biến áp.

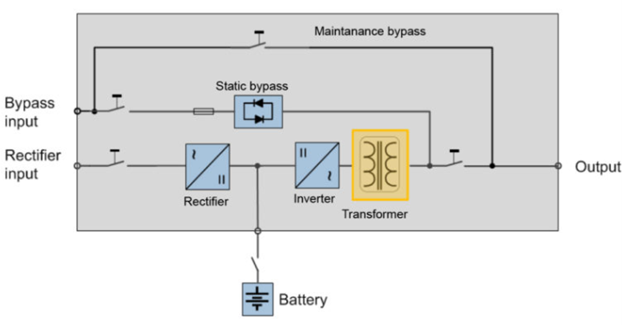

B.    UPS sử dụng máy biến áp (Transformer- Based)

Phương pháp truyền thống là sử dụng máy biến áp để tăng điện áp đầu ra của máy biến áp. Có thể sử dụng máy biến áp ngày từ đầu vào hoặc đầu ra. Với phương pháp sử dụng máy biến áp đầu vào có thể làm tăng được điện áp DC từ đó làm tăng điện áp đầu ra. Tuy nhiên phương pháp này sẽ có điểm bất lợi là sẽ tăng lượng ắc qui sử dụng và không phải bất cứ loại ắc qui nào cũng có thể sạc được bởi bộ sạc của UPS.



  • Ưu điểm của phương pháp này:

       –  Tăng được điện áp đầu ra như yêu cầu
       –  Cách ly UPS khỏi tải tránh trường hợp sự cố trên tải và tải không ổn định
       –  Tăng tính bền vững của hệ thống
       –  Khả năng chịu quá tải lớn

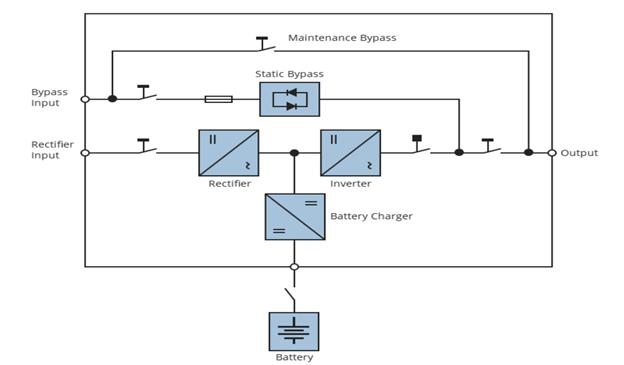

C.    UPS sử dụng công nghệ không biến áp ( Transformerless)

Sử dụng công nghệ tăng áp một chiều DC . Phương pháp này sử dụng một bộ tăng áp DC và một bộ sạc riêng cho ắc qui. Phương pháp này sẽ linh hoạt trong việc chọn số lượng và loại ắc qui vì nó có bộ sạc riêng. Phương pháp này cũng cho phép tăng được dòng điện sạc khi cần thiết. Với loại UPS này, hiệu suất được tăng đáng kể vì ứng dụng công nghệ chuyển đổi mới IGBT – Rectifier, Đồng thời sóng hài cũng được giảm tối đa vì không sử dụng biến áp.

  • Ưu điểm của phương pháp này:

       –  Hiệu suất cao hơn
       –  Giá thành rẻ hơn do không phải đầu tư máy biến áp
       –  Kích thước nhỏ gọn dễ dàng lắp đặt
       –  Giảm thiểu tối đa sóng hài, tăng chất lượng điện áp, tăng được hệ số công suất đầu ra

D.    Kết luận :

–  UPS có sử dụng máy biến áp: cho độ tin cậy, bền vững cao, độ quá tải lớn, thường được chế tạo với dải công suất lớn. UPS loại này cho phép cách ly sự cố đầu vào, đầu ra với UPS nên thích hợp với các tải có độ ổn định không cao. Các lĩnh vực loại UPS này thường được sử dụng là :Công nghiệp, Giao thông, Y tế, Cơ sở dữ liệu

–  UPS sử dụng công nghệ không biến áp: cho phép hiệu suất chuyển đổi cao, kích thước và khổi lượng nhẹ, Thích hợp để lắp đặt trong các ứng dụng yêu cầu nhỏ gọn. Về chất lượng điện áp đầu ra của UPS loại này tương đối tốt, sóng hài được giảm bớt tốt đa, sẽ rất thích hợp với những ứng dụng nhạy cảm. UPS sử dụng công nghệ không máy biến áp có nhược điểm là không được cách ly do vậy rất nhạy cảm với tải không ổn định nên UPS loại này mới chỉ được thiết kế với dải công suất nhỏ và vừa.

Các lĩnh vực loại UPS này thường được sử dụng là: Y tế, Khẩn cấp, Cơ sở dữ liệu

Sau đây là bảng so sánh giữa UPS sử dụng biến áp và không sử dụng biến áp với thang điểm 3 cao nhất chúng ta có thể rút gọn các thông tin:

UPS

Transformerless

(không biến áp)

Transformer Based

(có biến áp)

Chi phí đầu tư ban đầu

3

2

Hiệu suất

3

2

Kích thước và trọng lượng

3

1

Cách ly đầu ra/đầu vào

1

3

Cấu hình đầu vào/đầu ra linh hoạt

1

3

Độ sẵn sàng

2

3

Khả năng kiểm soát sự cố

2

3
