Dropping Diode – CẦN NHƯNG KHÔNG LẠM DỤNG

I. Tủ nạp acquy – Thành phần không thể thiếu bảo vệ Acquy của bạn

Ac quy là Thành phần quan trọng nhất của hệ thống nguồn dự phòng và dễ bị tổn thương nhất với những thay đổi xung quanh. Rất quan trọng để xem xét lựa chọn công nghệ của bộ sạc ac quy cùng với các tính năng chăm sóc của bộ sạc.

Lựa chọn một bộ sạc acquy phù hợp phải xem xét trên các yếu tố:

  • Dung sai đầu vào của bộ chỉnh lưu rộng (+/- 25%) để tránh ảnh hưởng tuổi thọ acquy trong thời gian sạc khi hết acquy.
  • Tủ acquy thông gió tốt cho hoạt động mát mẻ.
  • Điện áp nạp float chính xác điện loại acquy yêu cầu ở @ 20 ° C

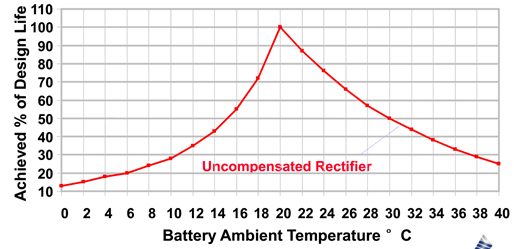

  • Tự động bù nhiệt độ, -0,11% mỗi ° C
  • Tự động kết thúc điện áp ở trạng thái sả acquy để tránh xả quá mức
  • Dòng điện gợn AC giới hạn ở mức <5% dung lượng pin Ah
  • Kiểm tra acquy hoàn toàn tự động (hàng tuần) để xác nhận tính toàn vẹn của pin

Khi bạn đã xem xét đủ các yếu tố chăm sóc cho acquy của mình, thì một thành phần khác cũng rất quạn trọng là đảm bảo điện áp trong giới hạn cho phép cho tải DC.

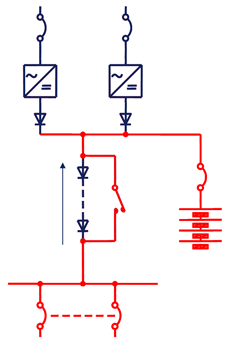

Một thành phần quan trọng để đảm bảo an toàn cho tải DC của bạn là hệ thống Diodes giảm áp hay còn gọi là Dropping Diode.

II. Khi nào cần sự tham gia của Dropping Diode?

Trong khi sạc – chế độ tự động, điện áp pin có thể cao hơn danh nghĩa từ 10% đến 20% tùy chủng loại acquy và hãng cung cấp acquy.

Để ngăn chặn sự cố hư hỏng tải, theo TCVN cho phép, +/- 10% điện áp danh định. Nghĩa là có thể cần phải giảm một phần điện áp này trên một số loạt diodes.

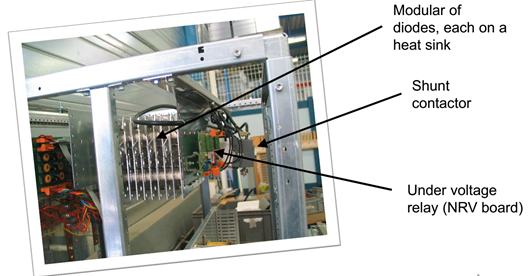

Trong khi phóng điện, sự sụt giảm điện áp này là không mong muốn vì vậy các contactor shorting sẽ đóng để loại bỏ tác động của Diodes này.

Điện áp giảm này, được chuyển hóa thành nhiệt năng – thuẩn trở và thoát ra môi trường bên ngoài qua các tấm tản nhiệt.


III.  Phân tích trên hệ thống 220VDC – 150A ( Trạm 500kV)

Trong hồ sơ thầu của một số trạm 500kV hiện nay, yêu cầu điện áp DC trên thanh cái DC ra tải duy trì mức +/- 2%, bộ nạp có khả năng cắt điện áp đến 16V.

Hệ thống diode giảm áp > 16V (mỗi bước 2V hoặc theo bước thực tế) với điện áp phụ nạp là 1,4V. Nếu nhà thầu cung cấp accu có điện áp phụ nạp > 1.4V thì số lượng diode phải được nhà thầu tính toán lại sao cho điện áp thanh cái + 2%”

Xem xét thực tế của yêu cầu này:

  • Hệ thống 220VDC tại trạm, sử dụng 172 cells Acquy Ni-Cd 1.2V/cell, điện áp Float 1.42 V/ cell; điện áp Boot 1.45v/cell
  • Điện áp cao nhất chế độ nạp tự động: 1.45*172 = 249.4 VDC
  • Điện áp cao nhất khi nạp đầy = điện áp float: 1.42*172 = 244.24 VDC
  • Dòng nạp C2/ 5h acquy 500Ah = 100A
  • Dòng nạp DC ra tải 50A, tính hệ số đồng thời 0.8, dòng liên tục ra tải: 50*0.8 = 40A

Vậy:

  1. Theo quy định của “Đặc tính kỹ thuật cơ bản của bộ nạp AC/DC trong trạm biến áp lưới truyền tải” Điều 5: Thông số cơ bản của bộ nạp AC/DC yêu cầu:

             Điện áp đầu ra: 220VDC đén 240VDC

  • Vậy tại sao trong bảng spec lại yêu cầu điện áp đầu ra thanh cái DC ra tải là +/- 2%? Điều này có thực sự cần thiết.

Tham khảo các tiêu chuẩn IEC và kinh nghiệm từ các chuyên gia thiết kế hàng đầu. Câu trả lời là Không.

Các tải DC ngay nay đều được thiết kế đảm bảo hoạt động tốt và an toàn trong giới hạn điện áp 220VDC +/- 10%.

  1. Nếu thiết kế tủ nạp, để đáp ứng sao cho điện áp thanh cái là +/- 2%.

             Điện áp tối đa trên thanh cái = 220VDC *1.02 = 224.4 VDC

             Điện áp cắt tại chế độ nạp tự động lớn nhất: 249.4 – 224.4 = 25 VDC

             Điện áp cắt liên tục, khi acquy nạp đầy: 244.24 – 224.4 = 19.86 VDC

  • Công suất tổn hao, tỏa nhiệt liên tục trên diode là:

Chế độ tự động: 25 x 40 = 1,000 W

Trạng thái bình thường: 19.86 * 40 = 794.4 W

             Dự kiến, trong 01 ngày 24 tiếng, có 0.5h chạy nạp tự động, còn lại ở trạng thái bình thường. Tổng công suất điện hao phí: 1,000 * 0.5 + 794.4 * 23.5 = 19,168.4 Wh = 19. 16 kWh

             Tính giá điện: 1,600 VNĐ/ 1 kWh

  • Tổn hao điện mỗi năm = 365 x 19.16 x 1,600 = 18 triệu

Note: Đây mới là tính tổn hao tỏa nhiệt ra môi trường, thực tế để làm mát cho nhiệt lượng tỏa ra này, phải sử đụng điều hòa. Và chi phí sử dụng và khấu hao điều hòa chưa tính tới.

  • Chi phí này được tính cho 1 trạm, trên thực tế số lượng trạm đang sử dụng trên lưới là là bao nhiêu?

Nhìn từ góc độ “ Tiết Kiệm Năng Lượng “ rất mong các nhà tư vấn, chủ đầu tư và nhà thầu xem xét và đánh giá sự cần thiết của “ Dropping Diode “ trong việc đầu tư và đưa vào thông số kỹ thuật ở yêu cầu vừa đủ, hợp lý. Giảm tổn thất trên lưới điện.



# Tủnạpacquy

# Droppingdiode

# Diotgiảmáp

# Tiếtkiệmđiệnnăng
